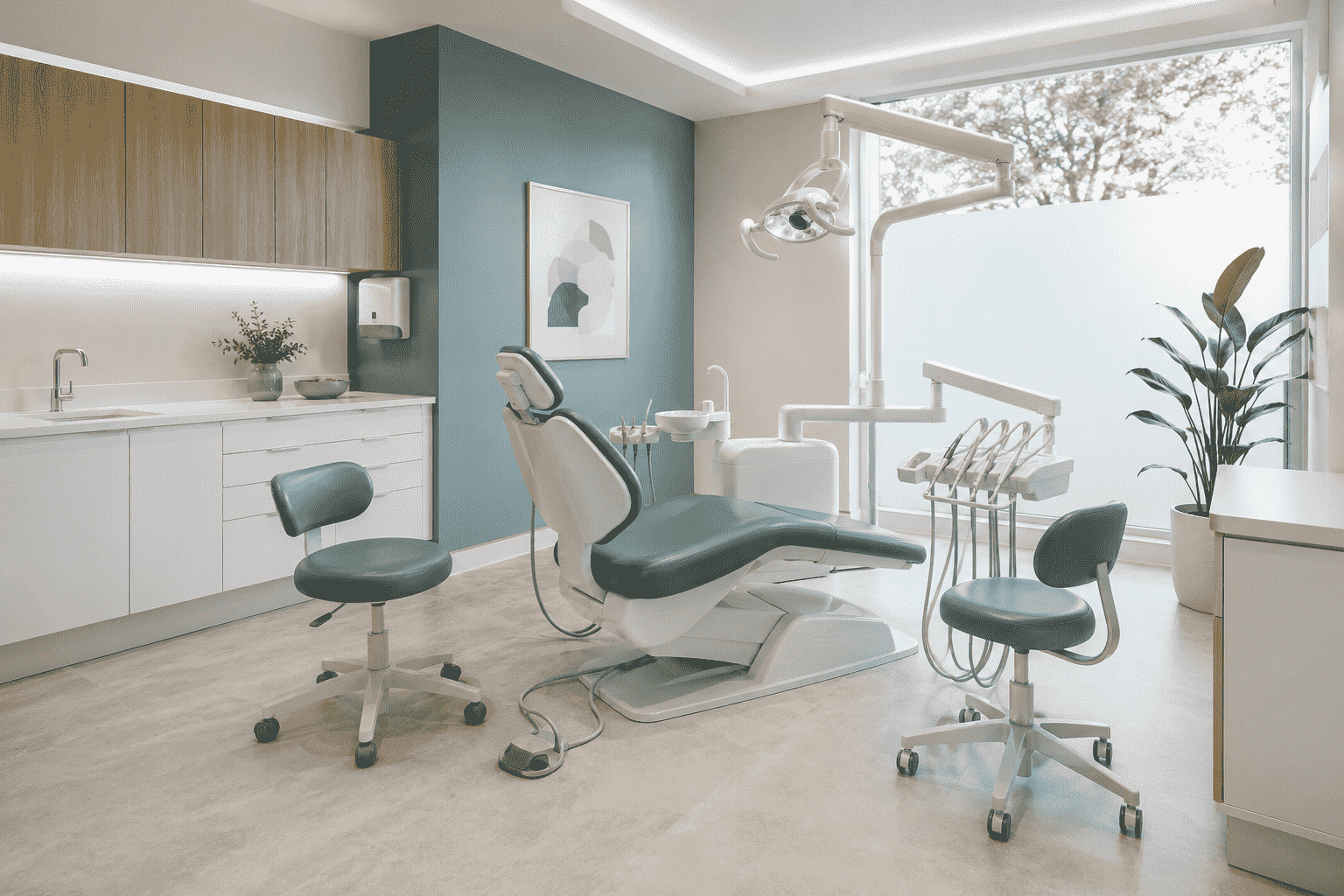

Usytuowanie unitu stomatologicznego w gabinecie

Usytuowanie unitu stomatologicznego to wyznaczenie osi fotela i punktu przyłączy w posadzce, wokół których organizuje się całą salę zabiegową. Decydują o nim trzy dane: przebieg instalacji podposadzkowej, strefy pracy zespołu oraz kierunek wejścia pacjenta.

Spis treści

1. Usytuowanie unitu stomatologicznego – definicja
2. Powierzchnia i wysokość sali zabiegowej
3. Strefy pracy wokół fotela pacjenta
4. Punkty przyłączy pod unit stomatologiczny
5. Martwe pole i kotwienie fotela do posadzki
6. Pomieszczenie techniczne: kompresor i pompa ssąca
7. Okno, drzwi i oświetlenie pola zabiegowego
8. Jak wybrać unit stomatologiczny?
9. Montaż unitu w gabinecie
10. Porada specjalisty Romident

Najważniejsze wnioski

1. Oś fotela ustala się przed wylaniem posadzki, ponieważ wszystkie przyłącza kończą się w jednym punkcie pod skrzynką przyłączeniową.
2. Sala zabiegowa z jednym unitem wymaga minimum 12 m², a każdy kolejny fotel dokłada 8 m².
3. Wokół zagłówka trzeba zostawić co najmniej 80 cm wolnej przestrzeni na pracę lekarza i asysty.
4. W punktach kotwienia fotela oznaczanych jako „F" nie może przebiegać żadna instalacja podposadzkowa.
5. Kompresor i pompa ssąca trafiają do osobnego pomieszczenia oddalonego od unitu o 1,5–15 m, o temperaturze nieprzekraczającej 30 °C.

Usytuowanie unitu stomatologicznego – definicja

Usytuowanie unitu stomatologicznego to ustalona pozycja fotela pacjenta wraz z punktem przyłączy instalacyjnych względem ścian, okna i drzwi sali zabiegowej. Pozycję opisują dwie wartości: odległość osi fotela od ścian oraz kąt jego ustawienia.

Unit stomatologiczny jest urządzeniem zintegrowanym. Łączy fotel, stolik lekarza, panel asysty, blok spluwaczki, lampę zabiegową, sterownik nożny i system ssący. Każdy z tych modułów zajmuje inną przestrzeń wokół pacjenta w innej fazie zabiegu.

Lokalizacja fotela dentystycznego wyznacza więc resztę pomieszczenia: trasę instalacji w posadzce, ustawienie mebli medycznych, drogę pacjenta i miejsce pracy asysty. Zmiana tej lokalizacji po zalaniu posadzki oznacza kucie betonu.

Powierzchnia i wysokość sali zabiegowej

Wytyczne sanitarne przyjmują 12 m² jako minimum dla pomieszczenia zabiegowego z jednym stanowiskiem. Każdy dodatkowy unit stomatologiczny w tym samym pomieszczeniu wymaga kolejnych 8 m².

Wysokość pomieszczenia to 3 m w standardzie. Wartość 2,5 m jest dopuszczalna przy wentylacji mechanicznej lub klimatyzacji. Sufit podwieszany obniża tę wysokość, więc lokal warto mierzyć od posadzki do stropu właściwego.

Sama powierzchnia nie przesądza o wygodzie pracy. Gabinet o wymiarach 3 × 4 m mieści unit, ale wymusza wejście pacjenta od strony stolika lekarza. Pomieszczenie 3,5 × 4 m pozwala już rozdzielić drogę pacjenta i strefę instrumentarium.

Stanowisko do dekontaminacji narzędzi odsuwa się od fotela o minimum 1,5 m. Ten wymiar wchodzi do bilansu powierzchni na równi z samym unitem.

Strefy pracy wokół fotela pacjenta

Do opisu przestrzeni wokół unitu stosuje się tarczę zegara. Głowa pacjenta leży w środku tarczy, a godzina 12 wypada za jego głową.

Dla praworęcznego operatora asysta pracuje po lewej stronie pacjenta, czyli w strefie godzin 2:00–4:00. Dla operatora leworęcznego układ odbija się lustrzanie. Ten wybór trzeba zadeklarować przed montażem, bo determinuje stronę bloku spluwaczki.

Praca na cztery ręce wymaga, aby blat asysty znalazł się w promieniu około 50 cm od jej barku. Przy pracy na sześć rąk strefa transferu rośnie do 120 cm.

Zagłówek dwuprzegubowy odchyla się poza obrys fotela nawet o 20 cm. Ścianę za głową pacjenta odsuwa się więc o tyle, aby regulacja zagłówka nie kończyła się kontaktem z tynkiem.

Wokół fotela stomatologicznego producenci wyznaczają dwa okręgi swobody: około 500 mm dla ruchu ramion i około 1000 mm dla pełnego obrotu zespołu. W tym obszarze nie stawia się mebli stałych ani grzejników.

Węże ssaka i ślinociągu wychodzą z panelu asysty. System ssący ma ograniczony zasięg roboczy, dlatego strona jego montażu przesądza o tym, z której strony asysta może w ogóle pracować.

Punkty przyłączy pod unit stomatologiczny

Przed montażem inwestor wykonuje przyłącza we własnym zakresie, według dokumentacji producenta. Serwis przyjeżdża po gotowe punkty i tylko podłącza unit do przygotowanej instalacji.

Wszystkie media zbiegają się pod skrzynką przyłączeniową, umieszczoną przy osi fotela. Poniżej parametry wymagane dla typowych unitów włoskich (Stern Weber, Anthos, Castellini, Mocom).

Parametry przyłączy w punkcie montażowym

Kilka reguł ma charakter bezwzględny. Instalacji ssącej nie wolno podłączyć do kanalizacji – biegnie ona osobno, od unitu do pompy. Przewód sterujący pompą prowadzi się równolegle do rury ssącej i nie podłącza do sieci 230 V.

Próbę szczelności przewodów sprężonego powietrza wykonuje się powietrzem o ciśnieniu minimum 8 bar. Wody do tej próby użyć nie można, bo pozostaje w instalacji.

Przy dwóch lub trzech stanowiskach każdy unit dostaje własną rurę ssącą i własną rurę sprężonego powietrza. Łączenie następuje dopiero nad posadzką, trójnikami o dobranej średnicy.

Przy odległości powyżej 5 m między unitem a komputerem sygnał HDMI wymaga wzmacniacza. Kamera wewnątrzustna HD potrzebuje ekranowanego przewodu sieciowego F/UTP kategorii 5e.

Martwe pole i kotwienie fotela do posadzki

Fotel przykręca się do podłoża w punktach oznaczonych na schemacie literą „F". Tam serwis wierci otwory w posadzce, więc w tych miejscach nie może przebiegać żadna rura ani przewód.

Rozwiązaniem bezpiecznym jest osadzenie w punktach „F" szpilek gwintowanych M8 jeszcze na etapie prac budowlanych. Szpilki zostawia się około 10 cm nad gotową posadzką, a podczas montażu wykorzystuje do zakotwienia unitu.

Szpilki są obowiązkowe przy ogrzewaniu podłogowym w gabinecie. Jeżeli serwis uzna wiercenie za ryzykowne, unit trzeba zainstalować na dodatkowo płatnej płycie montażowej.

Odległości między punktami mocowania a punktem kanalizacji różnią się między modelami. Dla unitów klasy S200–S320 rozstaw wynosi około 1100 i 1300 mm przy całkowitej długości stanowiska 2300 mm. Dla wersji z fotelem podwieszanym (S280 TRC, S380 TRC, Anthos L9 ML) wartości sięgają 1550 i 1450 mm.

Wniosek praktyczny jest prosty: schemat instalacyjny pobiera się dla konkretnego modelu, nie dla kategorii sprzętu.

Pomieszczenie techniczne: kompresor i pompa ssąca

Kompresor i pompa ssąca nie stoją w sali zabiegowej. Trafiają do pomieszczenia technicznego, do wentylowanej szafki albo do pomieszczenia poniżej poziomu gabinetu. Odległość od unitu mieści się zwykle w przedziale 1,5–15 m.

Zapotrzebowanie na moc i miejsce

Temperatura wokół sprężarki powinna wynosić około 25 °C i nie przekraczać 30 °C. Do obliczeń wentylacji przyjmuje się, że urządzenia oddają w postaci ciepła około 70% pobranej mocy elektrycznej, przy różnicy temperatur rzędu 15 °C.

Półka pod pompę ssącą ma około 0,4 × 0,5 m. Krawędzie półki zabezpiecza się listwą wystającą 1,5–2 cm ponad poziom, bo kompresor przesuwa się podczas pracy wskutek wibracji. Mata antywibracyjna ogranicza przenoszenie drgań na konstrukcję budynku.

Wydech powietrza zużytego z pompy wyprowadza się poza budynek rurą Ø40 lub Ø50 mm. Na tym kanale nie montuje się wentylatora wyciągowego. Przy kilku pompach każda dostaje własny przewód wydechowy.

Gabinety stosujące amalgamat wymagają separatora o skuteczności separacji co najmniej 95%. Zbiornik separatora wymienia się po osiągnięciu poziomu napełnienia lub minimum raz w roku. Przy instalacji suchej separator montuje się w unicie, przy mokrej – między odpływem pompy a wejściem do kanalizacji.

Okno, drzwi i oświetlenie pola zabiegowego

Fotel ustawia się tak, aby światło dzienne padało na pole zabiegowe z boku lub zza głowy operatora. Ustawienie pacjenta twarzą do okna powoduje olśnienie i zmusza go do zamykania oczu.

Drzwi powinny znaleźć się po stronie nóg pacjenta. Wejście od strony zagłówka prowadzi personel przez strefę pracy operatora i przecina pole sterylne.

Lampa zabiegowa LED wymaga swobodnego zasięgu ramienia nad klatką piersiową pacjenta. Kolizja lampy z sufitem podwieszanym lub z kasetonem klimatyzacji to częsty błąd wykrywany dopiero podczas montażu.

Monitor pacjenta montowany na unicie musi mieć doprowadzony przewód HDMI oraz możliwość podłączenia do sieci WiFi w dniu instalacji.

Jak wybrać unit stomatologiczny?

Wybór unitu zaczyna się od czterech decyzji technicznych, a nie od koloru tapicerki. Pierwsza to konstrukcja podstawy: fotel montowany do podłogi, unit z elementami podwieszanymi albo fotel podwieszony na bloku spluwaczki, dający najwięcej miejsca wokół głowy pacjenta. Druga to sposób podania instrumentów – stolik nad pacjentem, stolik boczny lub układ z rękawami zwijanymi, dobierany do ręki operatora i stylu pracy zespołu.

Trzecia dotyczy instalacji ssącej: system mokry i suchy wymagają innego osprzętu oraz innego separatora amalgamatu, więc decyzję trzeba podjąć przed wykonaniem przyłączy. Czwarta obejmuje planowaną rozbudowę: rentgen punktowy na unicie, monitor pacjenta, kamerę wewnątrzustną lub mikroskop dokłada kolejne przewody w posadzce.

Do tego dochodzą parametry codzienne – nośność fotela, rodzaj zagłówka (dwuprzegubowy z zaciskiem pneumatycznym reguluje się jedną ręką), zintegrowany system dezynfekcji wody oraz pobór mocy rzędu 1200–1800 W. Ostatnie kryterium bywa najbardziej odczuwalne po roku pracy: czas reakcji serwisu i dostępność części zamiennych w Polsce.

Montaż unitu w gabinecie

Montaż unitu stomatologicznego prowadzi autoryzowany serwis producenta, a inwestor odpowiada za wykonanie przyłączy według dokumentacji technicznej danego modelu. Kolejność prac jest sztywna: wizja lokalna, rozprowadzenie instalacji w posadzce, wylewka, wykończenie ścian i podłogi, dopiero potem przyjazd ekipy montażowej.

Serwis kotwi fotel do podłoża w wyznaczonych punktach, podłącza kanalizację, ssanie, sprężone powietrze, wodę i zasilanie, następnie kalibruje ciśnienia i uruchamia unit. Trzeba zapewnić dostęp do pomieszczenia technicznego, bo w tym samym dniu instaluje się kompresor i pompę ssącą wraz z ich zasilaniem 230 V.

Montaż jednego stanowiska zajmuje zwykle jeden dzień roboczy, a przy dwóch unitach na wspólnej sprężarce – dwa. Na zakończenie serwis przeprowadza szkolenie zespołu i przekazuje paszport techniczny urządzenia, wymagany podczas odbioru sanitarnego. Warto zaplanować montaż z kilkudniowym zapasem przed terminem inspekcji, bo ewentualne poprawki przyłączy wymagają dodatkowej wizyty.

Porada specjalisty Romident

Specjalista Romident radzi:„Oś fotela wyznaczamy przed projektem instalacji, nie po nim. Kolejność odwrotna kończy się przesunięciem unitu o kilkanaście centymetrów względem punktu kanalizacji, a wtedy blok spluwaczki blokuje szufladę mebla albo zagłówek dotyka ściany. Zanim powstanie projekt wykonawczy, prosimy klienta o dwie decyzje: model unitu i rękę operatora. Te dwie informacje przesądzają o rozmieszczeniu wszystkich przyłączy w posadzce."

Romident prowadzi projektowanie gabinetów stomatologicznychod analizy lokalu po nadzór nad wykonawcami. Projekt technologii medycznej uzgadniamy z rzeczoznawcą sanepidu jeszcze przed rozpoczęciem prac budowlanych. Jeżeli lokalna stacja zgłosi uwagi do rozwiązań projektowych, korekty wprowadzamy bez dodatkowych kosztów.

Najczęstsze błędy w usytuowaniu unitu

1. Ustalenie pozycji fotela po wylaniu posadzki.Skutkuje kuciem betonu lub montażem unitu na płycie.
2. Instalacja przebiegająca przez punkty kotwienia.Wiertło serwisu trafia w rurę wodną albo w przewód zasilający.
3. Kompresor w sali zabiegowej.Poziom hałasu i emisja ciepła wykluczają takie rozwiązanie.
4. Brak zaworu odcinającego wodę w miejscu dostępnym dla personelu.Awaria wymaga wtedy odcięcia całego lokalu.
5. Rura ssąca połączona z kanalizacją.Błąd wykluczający prawidłową pracę systemu ssącego.
6. Za mała odległość od stanowiska dekontaminacji.Poniżej 1,5 m pojawia się zastrzeżenie przy odbiorze sanitarnym.
7. Pominięcie peszla na multimedia.Późniejsze doprowadzenie HDMI i USB wymaga listew natynkowych.

FAQ – najczęściej zadawane pytania

Ile miejsca zajmuje jeden unit stomatologiczny w gabinecie?

Stanowisko z jednym unitem mieści się w pomieszczeniu o powierzchni minimum 12 m². Sama długość zajmowana przez fotel wraz z blokiem spluwaczki sięga około 2,3 m.

Po której stronie fotela powinna pracować asysta?

Przy operatorze praworęcznym asysta zajmuje strefę godzin 2:00–4:00, czyli lewą stronę pacjenta. Układ leworęczny odbija się lustrzanie i wymaga innej strony bloku spluwaczki.

Czy unit stomatologiczny trzeba kotwić do podłogi?

Tak, fotel przykręca się do posadzki w wyznaczonych punktach mocowania. Alternatywą jest dodatkowo płatna płyta montażowa, stosowana przy ogrzewaniu podłogowym lub gęstej instalacji podposadzkowej.

Jak daleko od unitu można zainstalować kompresor?

Typowa odległość to od 1,5 do 15 m od stanowiska. Dłuższe trasy wymagają konsultacji z serwisem, bo rosną spadki ciśnienia w instalacji.

Czy pompę ssącą można umieścić w szafce w gabinecie?

Tak, o ile szafka ma otwory wentylacyjne i zapewnia wymianę powietrza chłodzącego. Temperatura wokół urządzenia nie może przekraczać 30 °C.

Co zrobić, gdy w gabinecie zaplanowano ogrzewanie podłogowe?

W punktach kotwienia trzeba osadzić szpilki gwintowane M8 na etapie prac budowlanych. Bez nich serwis odmówi wiercenia w posadzce i unit stanie na płycie montażowej.

Czy dwa unity mogą pracować na jednym kompresorze?

Tak, pod warunkiem doprowadzenia osobnej rury sprężonego powietrza od każdego stanowiska. Rury łączy się dopiero nad posadzką, zaworami ½" o dobranej średnicy.

Na jakim etapie projektu ustala się usytuowanie unitu?

Pozycję fotela wyznacza się w projekcie technologii medycznej, przed uzgodnieniem z rzeczoznawcą sanepidu. Późniejsze zmiany wymagają korekty rzutów instalacji i ponownego uzgodnienia dokumentacji.
