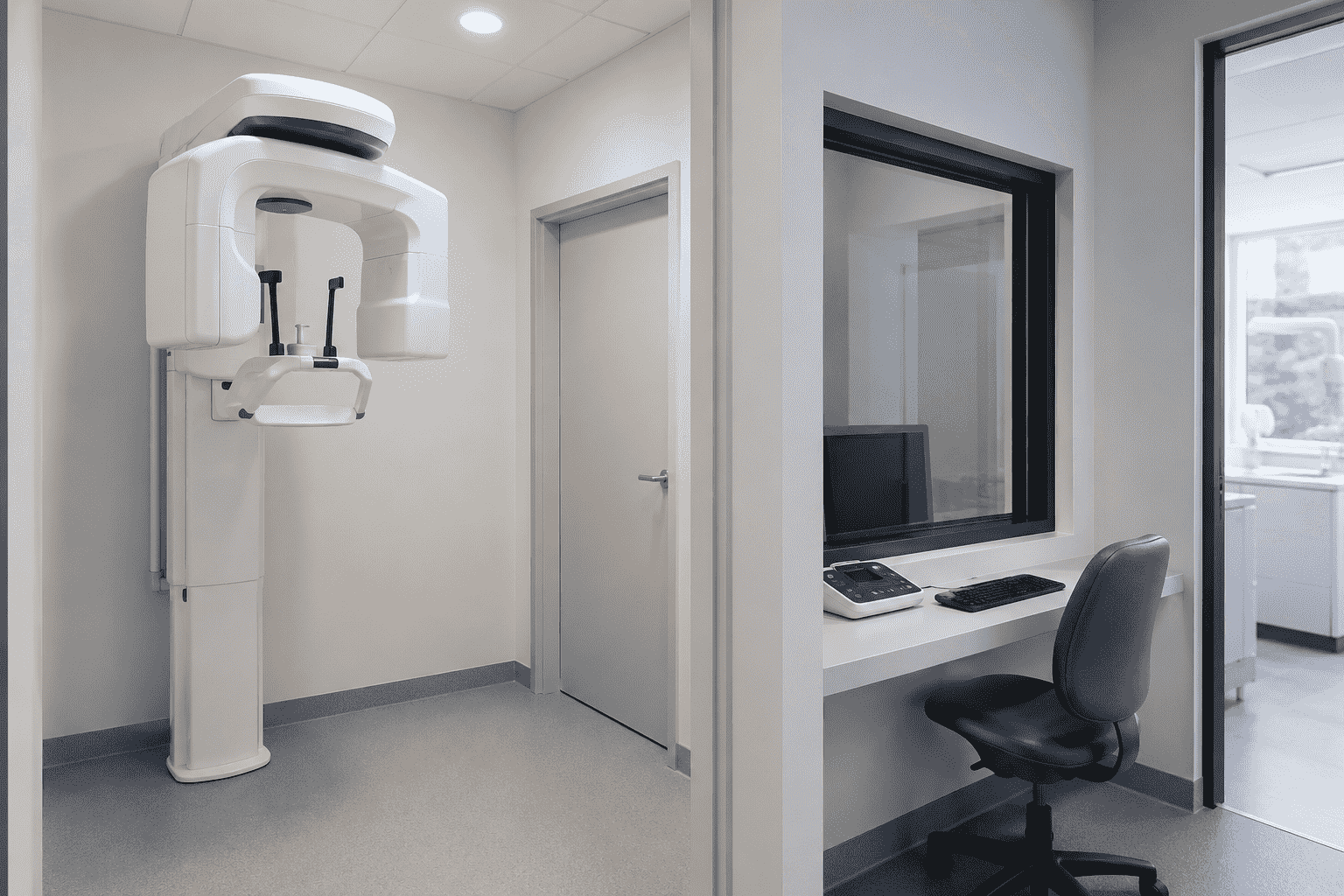

Pracownia RTG – wymagania dla gabinetów stomatologicznych

Gabinet stomatologiczny z aparatem rentgenowskim musi spełnić wymogi Prawa atomowego oraz rozporządzenia Ministra Zdrowia z dnia 21 sierpnia 2006 r. Powierzchnia pomieszczenia z aparatem rtg wynosi minimum 8 m², wysokość minimum 2,5 m, a projekt osłon stałych zatwierdza właściwy państwowy wojewódzki inspektor sanitarny.

Spis treści

1. Pracownia rentgenowska w stomatologii – definicja
2. Podstawa prawna: Prawo atomowe i rozporządzenia
3. Powierzchnia i wysokość gabinetu rtg
4. Wentylacja i wymiana powietrza
5. Osłony stałe i ochrona radiologiczna
6. Instalacja aparatu rentgenowskiego
7. Dokumentacja i uruchomienie pracowni
8. Zestawienie parametrów technicznych
9. Porada specjalisty Romident

Najważniejsze wnioski

1. Powierzchnia gabinetu rtg w stomatologii wynosi co najmniej 8 m², a na każdy kolejny aparat dolicza się 4 m².
2. Projekt osłon stałych oraz wentylacji zatwierdza właściwy państwowy wojewódzki inspektor sanitarny przed uruchomieniem aparatu.
3. Wentylacja musi zapewnić co najmniej 1,5-krotną wymianę powietrza w ciągu godziny.
4. Gabinety stomatologiczne z aparatami rentgenowskimi są zwolnione z obowiązku sygnalizacji świetlnej nad drzwiami.
5. Osoba obsługująca aparat rtg musi używać sprzętu ochronnego oraz środków ochrony indywidualnej z gumy ołowiowej.

Pracownia rentgenowska w stomatologii – definicja

Pracownia rentgenowska to pomieszczenie lub zespół pomieszczeń przeznaczonych do wykonywania medycznych procedur radiologicznych z użyciem promieniowania rentgenowskiego. Gabinet rentgenowski to pomieszczenie pracowni rentgenowskiej, w którym zainstalowano na stałe co najmniej jedną lampę rentgenowską.

W stomatologii aparat rentgenowski może stać w tym samym pomieszczeniu co fotel pacjenta. Aparat wewnątrzustny, pantomograf lub tomograf CBCT instaluje się w gabinecie z fotelem, o ile pomieszczenie spełnia wymagania techniczne i sanitarne.

Podstawa prawna dla pracowni rtg

Wymagania dla pracowni określają trzy akty prawne. Ustawa z dnia 29 listopada 2000 r. – Prawo atomowe wyznacza ramy ochrony radiologicznej. Rozporządzenie Ministra Zdrowia z dnia 21 sierpnia 2006 r. w sprawie szczegółowych warunków bezpiecznej pracy z urządzeniami radiologicznymi (Dz.U. nr 180, poz. 1325) opisuje parametry pomieszczenia i aparatu.

Trzecim aktem jest rozporządzenie Ministra Zdrowia z dnia 11 stycznia 2023 r. w sprawie warunków bezpiecznego stosowania promieniowania jonizującego dla wszystkich rodzajów ekspozycji medycznej (Dz.U. 2023 poz. 195). Dokument reguluje procedury zdjęć wewnątrzustnych, panoramicznych oraz obrazowania CBCT.

Rozporządzenie ministra zdrowia z dnia 21 sierpnia 2006 r. odnosi się do konstrukcji ścian, stropów, okien i drzwi. Te elementy chronią osoby zatrudnione w pracowni rentgenowskiej przed nadmierną dawką promieniowania jonizującego.

Powierzchnia i wysokość gabinetu rentgenowskiego

Powierzchnia gabinetu, w którym zainstalowano stomatologiczny aparat rtg, nie może być mniejsza niż 8 m². Na każdy kolejny aparat rentgenowski w tym samym pomieszczeniu przeznacza się dodatkowo co najmniej 4 m². Dopuszczalne jest zmniejszenie powierzchni pomieszczeń o 5%.

Wymagania dla pracowni obejmują też wysokość. Wysokość pracowni rentgenowskiej nie może być mniejsza niż 2,5 m. Do powierzchni gabinetów rentgenowskich nie wlicza się powierzchni sterowni, jeśli znajduje się ona w wydzielonym pomieszczeniu.

Wartość 8 m² dotyczy stomatologii. Dla ogólnodiagnostycznych aparatów rentgenowskich z oddzielną lampą minimalna powierzchnia pracowni rtg wynosi 15 m², a na każdą następną lampę dolicza się 5 m². Ta różnica wynika z mniejszej mocy i węższej wiązki aparatów stomatologicznych.

Wentylacja i wymiana powietrza

Gabinet rtg wyposaża się w wentylację zapewniającą co najmniej 1,5-krotną wymianę powietrza w ciągu godziny. W gabinetach stomatologicznych wystarczy wentylacja grawitacyjna, o ile spełnia ten parametr wymiany powietrza.

Pomieszczenie pracowni rentgenowskiej wymaga też umywalki. Projekt wentylacji stanowi część dokumentacji zatwierdzanej przez sanepid wojewódzki przed uruchomieniem aparatu.

Osłony stałe i ochrona radiologiczna

Konstrukcja ścian, stropów, okien i drzwi zabezpiecza osoby pracujące przed roczną dawką przekraczającą ustalone limity. W gabinecie rentgenowskim limit wynosi 6 mSv/rok. W pozostałych pomieszczeniach pracowni rentgenowskiej limit to 3 mSv/rok, a dla ogółu ludności poza pracownią 0,5 mSv/rok.

Projekt osłon stałych określa wpływ aparatu na otoczenie. Dokumentacja trafia do Działu Higieny Radiacyjnej we właściwym sanepidzie wojewódzkim. Zatwierdzenie projektu przez właściwego państwowego wojewódzkiego inspektora sanitarnego warunkuje uruchomienie pracowni.

Diagnostyczne pracownie rentgenowskie są wyposażone w sprzęt ochronny dobrany do typu aparatów i rodzaju badań. Zestaw obejmuje fartuchy, rękawice i kołnierze z gumy ołowiowej oraz osłony dla pacjentów. Osłony na gonady wykonuje się z materiału o równoważniku co najmniej 1,0 mm ołowiu.

Osoby zatrudnione w pracowni rentgenowskiej podlegają ewidencji dawek. Zbiór przepisów prawnych dotyczących ochrony radiologicznej i zasad stosowania źródeł promieniowania jonizującego musi być dostępny w pracowni.

Instalacja aparatu rentgenowskiego

Aparat rentgenowski instaluje się z zachowaniem odległości bezpieczeństwa. Odległość źródła promieniowania od najbliższej ściany wynosiła co najmniej 1,5 m przy pionowym kierunku wiązki – ten wymóg dotyczy aparatów ogólnodiagnostycznych. Wiązka promieniowania pierwotnego nie może być kierowana w stronę sterowni ani drzwi.

Aparaty stomatologiczne mają własne parametry graniczne odległości ogniska lampy od ciała pacjenta. Dla zdjęć wewnątrzustnych przy napięciu do 60 kV odległość nie schodzi poniżej 10 cm. Przy napięciu powyżej 60 kV granicą jest 20 cm, a dla zdjęć panoramicznych 15 cm.

W gabinetach rentgenowskich nie można umieszczać sprzętów ani urządzeń niezwiązanych z działaniem aparatów rentgenowskich. Drzwi do pracowni rentgenowskiej oznakowuje się tablicą ze znakiem ostrzegawczym przed promieniowaniem jonizującym.

Gabinety stomatologiczne wyposażone w aparaty rentgenowskie są zwolnione z obowiązku sygnalizacji świetlnej nad drzwiami. To wyjątek od zasady obowiązującej pracownie ogólnodiagnostyczne.

Dokumentacja i uruchomienie pracowni

Uruchomienie pracowni wymaga kompletu dokumentów. W pracowni rentgenowskiej znajduje się zezwolenie na uruchomienie i stosowanie aparatów rentgenowskich. Projekt pracowni lub gabinetu obejmuje rzuty pomieszczeń wraz z projektem osłon stałych i wentylacji.

Dokumentacja techniczna opisuje budowę, działanie i obsługę aparatów rentgenowskich. Dochodzą do tego protokoły pomiarów dozymetrycznych, program bezpieczeństwa jądrowego i ochrony radiologicznej oraz instrukcja ochrony radiologicznej.

Inspektor ochrony radiologicznej (IOR) jest wymagany w gabinecie z pantomografem lub CBCT. Jednostki wykonujące wyłącznie stomatologiczne zdjęcia wewnątrzustne aparatami służącymi tylko do tego celu są z tego obowiązku zwolnione.

Zestawienie parametrów technicznych

Poniższe wartości dotyczą gabinetu stomatologicznego wyposażonego w aparat rentgenowski. Dane opierają się na rozporządzeniu ministra zdrowia z dnia 21 sierpnia 2006 r.

Porada specjalisty Romident

„Najczęstszy błąd to planowanie miejsca na aparat rtg dopiero po urządzeniu gabinetu. Osłony stałe, trasa wiązki i lokalizacja sterowni wpływają na układ mebli i punktów instalacyjnych. Projekt pracowni powinien powstać przed remontem, a nie po nim" – radzi specjalista firmy Romident.

Zespół Romident łączy projektowanie gabinetów stomatologicznychz wymogami ochrony radiologicznej. Wczesne uzgodnienie rozmieszczenia aparatu, sterowni i osłon skraca proces zatwierdzania projektu przez sanepid oraz obniża koszt późniejszych korekt. Takie podejście porządkuje powierzchnię gabinetu i przygotowuje pomieszczenie na uruchomienie pracowni bez przeróbek.

FAQ – najczęściej zadawane pytania

Jaka jest minimalna powierzchnia gabinetu rtg w stomatologii?

Powierzchnia gabinetu z aparatem rentgenowskim wynosi co najmniej 8 m². Na każdy kolejny aparat rtg w tym samym pomieszczeniu dolicza się 4 m².

Czy aparat rtg może stać w gabinecie z fotelem stomatologicznym?

Tak, aparat wewnątrzustny, pantomograf lub CBCT można zainstalować w pomieszczeniu z fotelem. Pomieszczenie musi spełniać wymogi powierzchni, wysokości, wentylacji i osłon stałych.

Kto zatwierdza projekt pracowni rentgenowskiej?

Projekt osłon stałych i wentylacji zatwierdza właściwy państwowy wojewódzki inspektor sanitarny. Zatwierdzenie następuje przed uruchomieniem aparatu rentgenowskiego.

Jaka wentylacja jest wymagana w gabinecie rtg?

Wentylacja musi zapewnić co najmniej 1,5-krotną wymianę powietrza w ciągu godziny. W gabinecie stomatologicznym wystarczy wentylacja grawitacyjna spełniająca ten parametr.

Czy gabinet stomatologiczny wymaga sygnalizacji świetlnej nad drzwiami?

Nie, medyczne gabinety stomatologiczne wyposażone w aparaty rentgenowskie są zwolnione z tego obowiązku. Zwolnienie wynika z rozporządzenia ministra zdrowia z dnia 21 sierpnia 2006 r.

Kiedy w gabinecie stomatologicznym potrzebny jest inspektor ochrony radiologicznej?

IOR jest wymagany przy pantomografie lub tomografie CBCT. Gabinety wykonujące wyłącznie zdjęcia wewnątrzustne aparatami służącymi tylko do tego celu są z obowiązku zwolnione.

Jaka jest minimalna wysokość pomieszczenia pracowni rentgenowskiej?

Wysokość pracowni rentgenowskiej nie może być mniejsza niż 2,5 m. Parametr ten obowiązuje niezależnie od typu zainstalowanego aparatu.

Jaki sprzęt ochronny jest obowiązkowy w pracowni rtg?

Pracownia jest wyposażona w sprzęt ochronny przed promieniowaniem: fartuchy, rękawice i kołnierze z gumy ołowiowej. Osłony na gonady dla pacjentów wykonuje się z materiału o równoważniku co najmniej 1,0 mm ołowiu.
