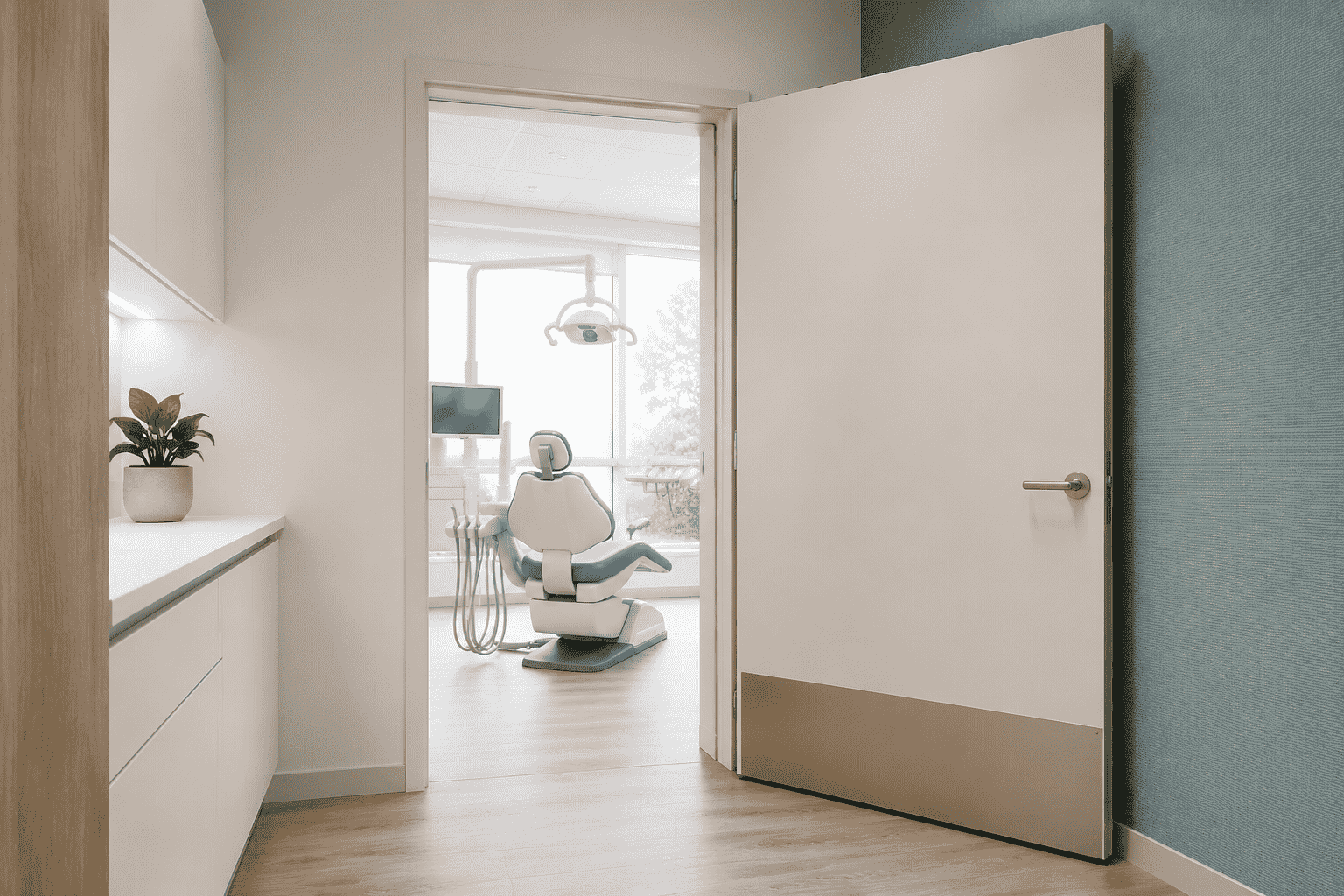

Drzwi w gabinecie stomatologicznym – wymagania, parametry i dobór

Drzwi w gabinecie stomatologicznym muszą mieć co najmniej 90 cm szerokości w świetle ościeżnicy, powierzchnię odporną na środki dezynfekcyjne oraz izolacyjność akustyczną dobraną do układu pomieszczeń. To element budowlany oceniany przez sanepid razem z projektem technologii medycznej.

Spis treści

1. Czym są drzwi w gabinecie stomatologicznym
2. Szerokość, wysokość i próg – warunki techniczne
3. Materiały odporne na dezynfekcję
4. Izolacyjność akustyczna i poufność rozmów
5. Drzwi przeciwpożarowe i drogi ewakuacyjne
6. Drzwi do pracowni RTG i CBCT
7. Dobór stolarki według pomieszczenia
8. Klamki, zamki i systemy otwierania
9. Wentylacja a szczelność drzwi
10. Rada od specjalisty Romident
11. Pięć błędów, które generują koszty

Najważniejsze wnioski z artykułu

• Drzwi wejściowe i drzwi do pomieszczeń ogólnodostępnych wymagają 90 cm szerokości i 200 cm wysokości w świetle ościeżnicy, dlatego zamawia się skrzydło w rozmiarze „100”.
• Skuteczna izolacja akustyczna gabinetu zabiegowego zaczyna się od wskaźnika Rw na poziomie 32 dB, a przy poufnych konsultacjach od 37 dB.
• Powierzchnia skrzydła i ościeżnicy musi znosić alkohole, czwartorzędowe związki amoniowe i nadtlenek wodoru, co eliminuje surowe okleiny naturalne.
• Drzwi do pracowni RTG wymagają osłony ołowianej o ekwiwalencie wynikającym z projektu osłon stałych, zwykle 0,5–2 mm Pb dla aparatów stomatologicznych.
• Podcięcie wentylacyjne obniża parametr akustyczny skrzydła o kilka decybeli, więc transfer powietrza rozwiązuje się kratką z tłumikiem, a nie szczeliną pod drzwiami.

Czym są drzwi w gabinecie stomatologicznym?

Drzwi w gabinecie stomatologicznym to stolarka otworowa spełniająca jednocześnie warunki techniczne dla budynków użyteczności publicznej oraz wymagania sanitarne dla podmiotów wykonujących działalność leczniczą. Muszą być zmywalne, odporne na dezynfekcję i dopasowane do podziału placówki na strefy higieniczne.

Podstawą prawną są dwa akty. Pierwszy to rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Drugi to rozporządzenie Ministra Zdrowia z 26 czerwca 2012 r. w sprawie pomieszczeń i urządzeń podmiotu leczniczego.

Przepisy Ministra Zdrowia z czerwca 2012 roku nie opisują już szerokości skrzydeł. Zagadnienia ogólnobudowlane reguluje prawo budowlane. Sanepid ocenia natomiast, czy stolarka nie zaburza układu stref oraz czy jej wykończenie da się dezynfekować.

Gabinet stomatologiczny może działać w budynku mieszkalnym, w lokalu usługowym albo w samodzielnym obiekcie zdrowotnym. Warunkiem pozostaje pełne wyodrębnienie przestrzeni, a granicę tego wyodrębnienia wyznaczają właśnie drzwi.

Gabinety stomatologiczne pracują w rytmie kilkunastu wizyt dziennie. Drzwi otwierają się tu 200–400 razy na dobę. Ta liczba przekłada się na dobór zawiasów, okuć i klasy wytrzymałości skrzydła.

Szerokość, wysokość i próg – warunki techniczne

Drzwi wejściowe do budynku i do pomieszczeń ogólnodostępnych wymagają minimum 90 cm w świetle ościeżnicy oraz 200 cm wysokości. Ten sam wymiar 90 cm dotyczy drzwi wewnętrznych w budynkach użyteczności publicznej. Wyjątkiem są pomieszczenia techniczne i gospodarcze.

Przy drzwiach dwuskrzydłowych skrzydło główne nie może być węższe niż 90 cm. Skrzydło bierne pełni funkcję pomocniczą przy wnoszeniu sprzętu.

Uwaga na nazewnictwo. Skrzydło opisane symbolem „90” daje po montażu 85–88 cm światła przejścia. Wymóg 90 cm w świetle ościeżnicy spełnia dopiero skrzydło „100”, czyli 100 × 200 cm. Ten szczegół najczęściej wychodzi dopiero na odbiorze.

Próg blokuje wózek inwalidzki. W przejściach ogólnodostępnych stosuje się rozwiązania bezprogowe lub próg o wysokości do 2 cm z fazowaniem. Zamiast progu montuje się uszczelkę opadającą ukrytą w dolnej krawędzi skrzydła.

Dostępność wymaga też przestrzeni wokół drzwi. Pole manewrowe dla wózka to kwadrat 150 × 150 cm. Po stronie klamki potrzeba minimum 60 cm wolnej ściany, inaczej pacjent nie sięgnie do klamki, siedząc.

W gabinecie zabiegowym rekomendujemy przejście o szerokości 100 cm. Unit stomatologiczny, fotel transportowy i skaner wewnątrzustny na wózku wymagają zapasu.

Materiały odporne na dezynfekcję

Ściany, podłogi i sufity w placówce medycznej wykonuje się z materiałów łatwych do czyszczenia i odpornych na chemię. Drzwi podlegają tej samej logice, ponieważ klamka i strefa wokół niej należą do powierzchni dotykowych o wysokim ryzyku.

Sprawdzone okładziny skrzydeł:

• HPL(laminat wysokociśnieniowy) o grubości 0,7–1,2 mm – odporność na ścieranie i chemię, najczęstszy wybór w placówkach medycznych.
• CPL0,5–0,7 mm – tańsza alternatywa do stref o mniejszym natężeniu ruchu.
• Lakier poliuretanowyutwardzany chemicznie – gładka powłoka bez porów, wymaga staranniejszej eksploatacji.
• Fornir naturalny– dopuszczalny wyłącznie w strefie recepcji, poza zasięgiem rutynowej dezynfekcji.

Ościeżnica ma równie krótką listę wymagań. Stal lakierowana proszkowo oraz MDF w laminacie znoszą wielokrotne przecieranie. Styk ościeżnicy ze ścianą uszczelnia się silikonem sanitarnym, żeby nie powstała szczelina zbierająca wilgoć.

Konstrukcja przylgowa wypada lepiej od bezprzylgowej w dwóch punktach: szczelności i akustyki. Przylga daje miejsce na uszczelkę obwodową. Rozwiązania bezprzylgowe wybieramy tam, gdzie priorytetem jest jednolita płaszczyzna ściany.

Odbojnica ze stali nierdzewnej na wysokości 85–90 cm chroni skrzydło przed uderzeniami wózków i taboretów. Koszt to kilkaset złotych, wymiana zniszczonego skrzydła kosztuje kilkukrotnie więcej.

Izolacyjność akustyczna i poufność rozmów

Turbina stomatologiczna generuje 60–70 dB(A) w odległości metra. Ssak ślinowy dokłada 60–65 dB(A). Pacjent w sąsiednim gabinecie słyszy te dźwięki przez najsłabszy element przegrody, czyli przez drzwi.

Ściana działowa z podwójnym profilem i wełną osiąga Rw 45–52 dB. Zwykłe drzwi wewnętrzne mają Rw 22–27 dB. Różnica przesądza o tym, że akustyczna izolacyjność stolarki drzwiowej wyznacza realny komfort pomieszczenia.

Progi, które stosujemy w projektach:

• Rw ≥ 32 dB– gabinet zabiegowy przy korytarzu.
• Rw ≥ 37 dB– gabinet konsultacyjny, rejestracja, pokój rozmów z pacjentem.
• Rw ≥ 42 dB– kompresorownia i pomieszczenie techniczne.

Wskaźnik Rw pochodzi z badania laboratoryjnego. W budynku wartość spada o 3–5 dB przez montaż, boczne drogi przenoszenia i szczeliny. Zakładamy więc zapas jednej klasy.

Trzy elementy odpowiadają za wynik: obwodowa uszczelka w przyldze, uszczelka opadająca w dolnej krawędzi oraz wypełnienie skrzydła. Automatyczny próg opadający dokłada 3–6 dB. Wypełnienie pełne, płyta wiórowa otworowa lub warstwa mineralna, działa lepiej od plastra miodu.

Temat rozwijamy szerzej w artykule o akustyce i wygłuszeniu gabinetu.

Jest też wątek prawny. RODO obejmuje dane o zdrowiu. Rozmowa o planie leczenia słyszana w poczekalni to ujawnienie danych wrażliwych. Drzwi o dobrym parametrze akustycznym stanowią zabezpieczenie techniczne.

Drzwi przeciwpożarowe i drogi ewakuacyjne

Wydzielenia pożarowe w placówce stomatologicznej dotyczą zwykle pomieszczeń technicznych, kotłowni, magazynu odpadów medycznych oraz przejść na klatkę schodową. Stosuje się klasy EI 30 lub EI 60, często z dodatkowym wymogiem dymoszczelności Sa lub S200.

Drzwi przeciwpożarowe wymagają samozamykacza. Siła potrzebna do otwarcia nie powinna przekraczać 25 N, inaczej pacjent na wózku nie pokona przejścia samodzielnie. Samozamykacz z opóźnionym zamykaniem rozwiązuje ten konflikt.

Przepisy nie wskazują wprost kierunku otwierania drzwi w lokalach usługowych. Praktyka jest jednoznaczna. Gdy wyjście pełni funkcję ewakuacyjną i w budynku może przebywać ponad 50 osób, skrzydło otwiera się na zewnątrz.

Skrzydło otwierane na korytarz nie może zawężać drogi ewakuacyjnej. W wąskich korytarzach stosujemy drzwi przesuwne lub przesuwamy zawiasy do wnętrza pomieszczenia.

Każdy wyrób musi mieć deklarację właściwości użytkowych. Dla drzwi przeciwpożarowych podstawą jest norma EN 16034 w połączeniu z EN 14351-1 lub EN 14351-2.

Drzwi do pracowni RTG i CBCT

Aparat pantomograficzny albo tomograf CBCT wymaga osobnego pomieszczenia z osłonami stałymi. Drzwi stanowią część tych osłon. Ekwiwalent ołowiu wynika z projektu ochrony radiologicznej sporządzonego przez uprawnionego specjalistę.

Dla aparatów stomatologicznych ekwiwalent mieści się zwykle w przedziale 0,5–2 mm Pb. Osłonę wykonuje się z blachy ołowianej wklejonej w skrzydło. Warstwa musi zachodzić na ościeżnicę z zakładem, ponieważ szczelina przy przyldze przepuszcza promieniowanie rozproszone.

Kolejne wymagania praktyczne:

• skrzydło otwierane na zewnątrz pracowni, żeby nie ograniczać pola pracy operatora,
• sygnalizacja świetlna nad wejściem sprzężona z ekspozycją,
• masa skrzydła 60–120 kg, co narzuca zawiasy wzmocnione i ościeżnicę stalową,
• oznakowanie znakiem ostrzegawczym promieniowania jonizującego.

Aparat wewnątrzustny bywa dopuszczony w samym gabinecie. Decyduje projekt osłon oraz zgoda właściwego organu. Ten wariant trzeba potwierdzić przed zakupem stolarki, bo zmiana po fakcie oznacza wymianę drzwi.

Dobór stolarki według pomieszczenia

Klamki, zamki i systemy otwierania w gabinecie lekarskim

Gałka odpada. Osoba z ograniczoną sprawnością dłoni jej nie obróci. Standardem pozostaje klamka dźwigniowa ze stali nierdzewnej, montowana na wysokości 100–110 cm.

W strefie zabiegowej sprawdza się klamka przedłużona, obsługiwana łokciem lub przedramieniem. Personel medyczny otwiera drzwi w rękawiczkach, bez kontaktu dłoni z powierzchnią.

Stal nierdzewna daje się dezynfekować bez ograniczeń. Powłoki na bazie miedzi i srebra ograniczają przeżywalność drobnoustrojów, przy czym nie zastępują procedur czyszczenia.

Zamki dobiera się według pomieszczenia. Gabinet zabiegowy zwykle pozostaje bez zamka, aby personel mógł wejść natychmiast. Toaleta wymaga blokady z awaryjnym odblokowaniem monetą lub kluczem serwisowym od strony korytarza.

Drzwi przesuwne chowane w ścianie oszczędzają 1,2–1,5 m² podłogi i znoszą kolizję skrzydła z unitem. Kosztem jest akustyka: typowe rozwiązanie przesuwne osiąga Rw około 25 dB. Stosujemy je w gabinetach higienistki, korytarzach roboczych i magazynach.

Drzwi automatyczne z czujnikiem ruchu ułatwiają transport sprzętu i eliminują dotyk. Trzeba przewidzieć zasilanie nad otworem, przegląd serwisowy raz na rok oraz tryb awaryjny na wypadek zaniku napięcia.

Wentylacja a szczelność drzwi

Wentylacja mechaniczna w gabinecie stomatologicznym opiera się na kontrolowanym przepływie powietrza. Powietrze płynie ze stref czystych do brudnych. Drzwi muszą przepuścić ten strumień, zachowując parametr akustyczny.

Standardowe podcięcie skrzydła o 1 cm daje przekrój transferowy około 90 cm² przy szerokości 90 cm. To rozwiązanie obniża izolacyjność skrzydła o 6–10 dB, więc w gabinecie zabiegowym się nie sprawdza.

Lepszy wariant to kratka transferowa o przekroju netto minimum 200 cm² z wkładem labiryntowym. Wkład tłumi dźwięk i utrzymuje przepływ. Alternatywą jest transfer prowadzony ponad sufitem podwieszanym kanałem z tłumikiem akustycznym.

Urządzenia wentylacji mechanicznej i klimatyzacji podlegają przeglądom, czyszczeniu oraz dezynfekcji nie rzadziej niż raz w roku. Kratki transferowe w drzwiach warto włączyć do tego harmonogramu.

Rada od specjalisty Romident

arch. Grzegorz Woronowicz, Romident: „Dwa błędy powtarzają się w projektach, które trafiają do nas na poprawki. Pierwszy to zamówienie skrzydeł »90« do przejść ogólnodostępnych. Po montażu światło przejścia wynosi 86 cm i placówka nie spełnia warunków technicznych. Drugi błąd dotyczy akustyki. Inwestor zamawia drzwi o Rw 37 dB, a jednocześnie zleca podcięcie wentylacyjne. Efekt spada do 28 dB, czyli poniżej zwykłego skrzydła pełnego. Przepływ powietrza rozwiązujemy kratką z tłumikiem albo kanałem nad sufitem. Trzecia sprawa to kolejność. Stolarkę wybieramy na etapie projektu technologii medycznej, nie na etapie wykończenia. Wtedy szerokości przejść, kierunki otwierania i osłony RTG są już policzone, a wykonawca nie kuje ścian po raz drugi.”

Zespół Romident przygotowuje kompletną dokumentację: projekt koncepcyjny, technologiczny i wykonawczy wraz z instalacjami. Każde opracowanie kończymy uzgodnieniem sanepidu oraz ppoż., z podpisem i pieczęcią rzeczoznawcy. Sprawdź ofertę projektowania gabinetów stomatologicznych.

Pięć błędów, które generują koszty

1. Skrzydło o 4 cm za wąskie.Wymiana po odbiorze oznacza demontaż ościeżnicy, naprawę ościeży i ponowne malowanie.
2. Okleina naturalna w gabinecie zabiegowym.Alkohol i nadtlenek wodoru rozjaśniają fornir w ciągu kilku miesięcy.
3. Drzwi otwierane w kierunku unitu.Skrzydło uderza w podłokietnik fotela, a personel traci pole manewru przy pacjencie.
4. Brak uszczelki opadającej w gabinecie przy poczekalni.Szczelina 8 mm pod skrzydłem znosi większość izolacyjności.
5. Zakup drzwi RTG przed projektem osłon stałych.Ekwiwalent ołowiu bywa wyższy od zamówionego, a osłony nie da się dołożyć do gotowego skrzydła.

Planujesz otwarcie albo modernizację placówki? Projektujemy gabinety stomatologiczne i gabinety lekarskie w całej Polsce – skontaktuj się z namilub napisz na info@romident.pl.

FAQ – najczęściej zadawane pytania

Jaka jest minimalna szerokość drzwi w gabinecie stomatologicznym?

Minimum to 90 cm w świetle ościeżnicy przy wysokości 200 cm, zgodnie z warunkami technicznymi dla budynków użyteczności publicznej. W praktyce oznacza to zamówienie skrzydła w rozmiarze 100 × 200 cm.

Czy drzwi do gabinetu stomatologicznego muszą być bezprogowe?

Przejścia ogólnodostępne projektuje się bez progu albo z progiem do 2 cm, aby wózek inwalidzki pokonał je bez pomocy. Szczelność przy podłodze zapewnia uszczelka opadająca ukryta w skrzydle.

Jaki wskaźnik Rw wybrać do gabinetu zabiegowego?

Dla gabinetu przy korytarzu punktem wyjścia jest Rw 32 dB, a dla pomieszczeń z rozmowami o leczeniu Rw 37 dB. Wartość laboratoryjna spada w budynku o 3–5 dB, więc warto założyć zapas jednej klasy.

Z jakiego materiału powinny być drzwi w placówce medycznej?

Najlepiej sprawdzają się laminaty HPL i CPL oraz lakiery poliuretanowe, ponieważ znoszą alkohole, czwartorzędowe związki amoniowe i nadtlenek wodoru. Okleiny naturalne zostawiamy dla recepcji, poza zasięgiem rutynowej dezynfekcji.

Czy sanepid sprawdza drzwi podczas odbioru?

Sanepid ocenia zgodność z projektem technologii medycznej, w tym układ stref, kierunki otwierania i zmywalność powierzchni. Wymiary skrzydeł wynikają z prawa budowlanego i podlegają kontroli nadzoru budowlanego.

Jakie drzwi montuje się do pracowni RTG?

Stosuje się drzwi z osłoną ołowianą o ekwiwalencie wskazanym w projekcie osłon stałych, dla stomatologii zwykle 0,5–2 mm Pb. Osłona musi zachodzić na ościeżnicę, a ciężkie skrzydło wymaga zawiasów wzmocnionych.

Czy drzwi przesuwne nadają się do gabinetu stomatologicznego?

Nadają się tam, gdzie liczy się oszczędność miejsca, na przykład w gabinecie higienistki, magazynie czy korytarzu roboczym. W gabinetach zabiegowych ustępują rozwiązaniom rozwieranym, bo osiągają Rw około 25 dB.

Jak pogodzić wentylację z izolacją akustyczną drzwi?

Zamiast podcięcia skrzydła montuje się kratkę transferową o przekroju netto od 200 cm² z wkładem labiryntowym. Drugi wariant to przepływ powietrza kanałem nad sufitem podwieszanym z tłumikiem akustycznym.
